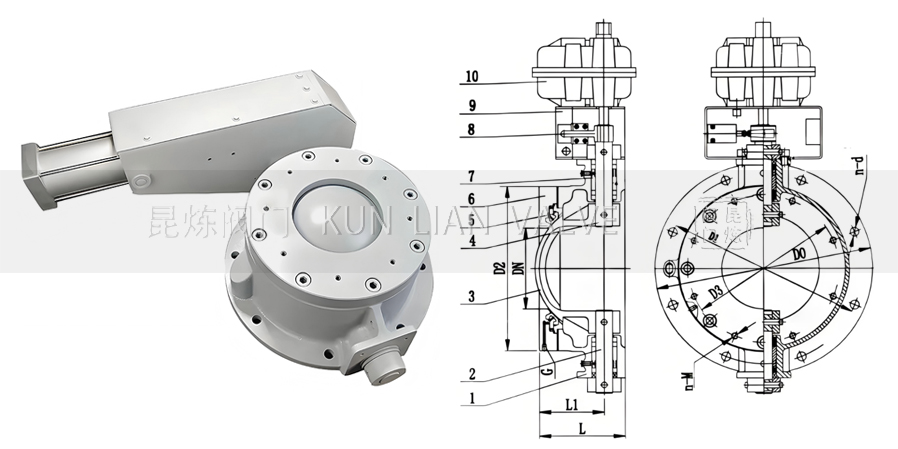

YDF-B圓頂閥是通過氣動執行器控制物料輸送的開關器，適用于無粘性的干燥固體顆粒的輸送系統，如：灰、粉塵、煤粉灰等，其適用于火電廠的灰渣處理系統。圓頂閥的動作是由一個半球形閥和一個橡膠密封圈來實現的，開與關無接觸位移。

YDF-B圓頂閥閥芯根據使用場合的不同，采用不同材料，表面進行不同硬化處理方式，可與橡膠密封圈緊密接觸。橡膠密封圈采用特殊橡膠制成，具有耐高溫，耐腐蝕，耐磨損，耐老化等特點，使用壽命長。閥門開啟時，料口全流通無阻擋。

常態

閥芯處于關閉位置時，轉臂上的調整螺釘壓在二位三通機動滑閥的頂桿上，氣源對密封圈供氣，壓力表上顯示出作用在密封圈上的壓力。

打開狀態

90°回轉氣缸開始動作前，先經過延時器將密封圈內的氣從二位三通機動滑閥的排氣孔排掉后，此時閥芯開始轉動打開，在轉動過程中，閥芯與密封圈之間不接觸。

關閉狀態

在關閉的指令下，氣缸開始反向動作，當閥芯轉動至關閉狀態后，轉臂上的調整螺釘壓住二位三通機動滑閥的頂桿，然后氣源經過延時器從二位三通機動滑閥的進氣孔對密封圈供氣。關閉到位充氣之間的時間通過調整螺釘來完成。

范圍

• 公稱壓力：1.0MPa
• 介質溫度：≤180℃
• 強度試驗：1.5MPa
• 密封試驗：1.1MPa
• 氣動執行器：90度回轉擺動氣缸
• 氣缸工作壓力：0.4MPa-0.6MPa
• 密封圈充氣壓力：0.4MPa-0.6MPa
• 使用潔凈，干燥，無油壓縮空氣

要點

• 1、安裝前應仔細閱讀本說明書，并核對閥門型號，通徑及技術參數。
• 2、壓縮空氣未排放前，嚴禁開啟閥門！嚴禁水和濕料進入閥內！
• 3、嚴禁上閥門后施焊法蘭，以免損壞閥門密封圈，管道自先預留的閥門安裝距離應適當，法蘭兩邊加墊片。
• 4、兩管道中心與閥門通徑中心應保持同軸，法蘭兩面一個平整，以保證閥門的夾緊和工作正常。
• 5、定期巡查圓頂閥的工作情況，對異常情況應及時、正確的處理。
• 6、在吊裝、安裝、操作、調試和維修時，應符合安全操作規程。

標準

• 設計與制造：GB/T 12224
• 結構長度、法蘭尺寸：廠標
• 檢驗與試驗：GB/T 9092
• 材料：碳鋼 GB/T 12229、不銹鋼 GB/T 12230
• 標志：GB/T 12220
