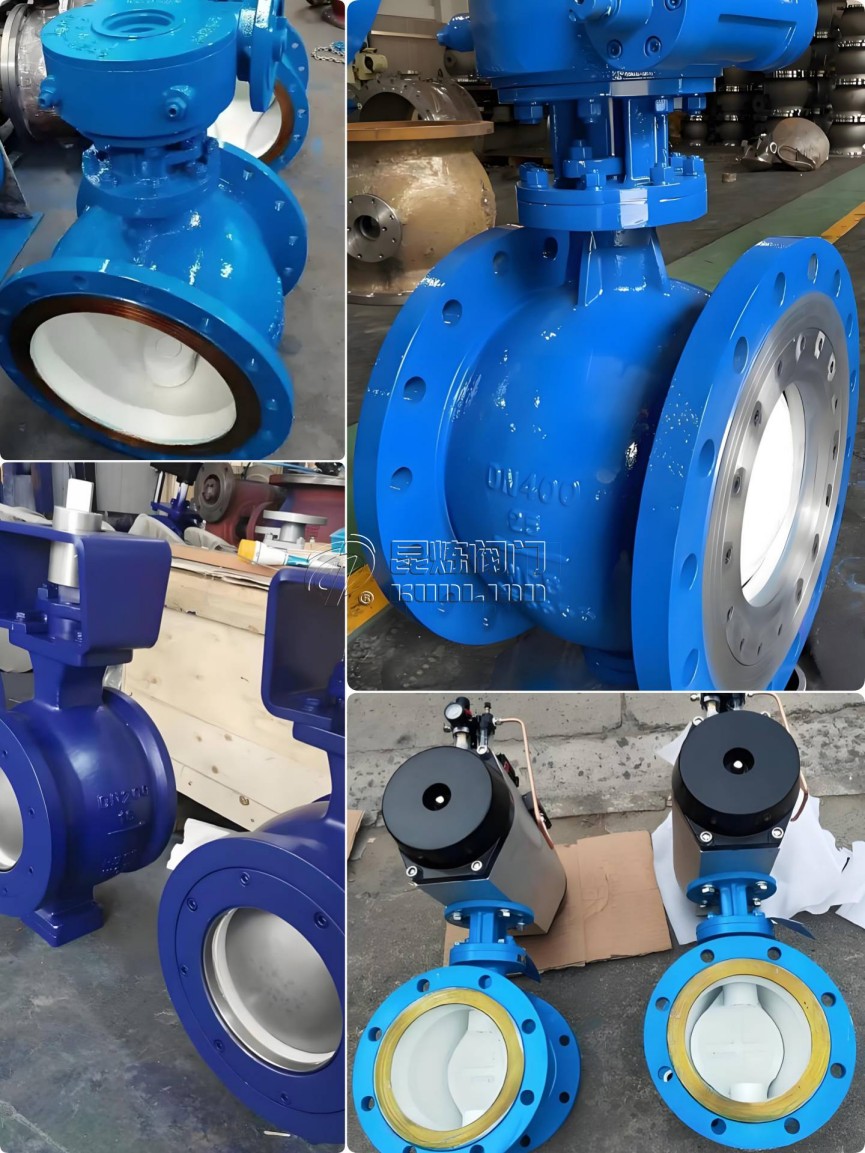

PQ640TC氣動偏心半陶瓷球閥介紹

PQ640TC氣動偏心半陶瓷球閥是密封接觸面為陶瓷的偏心半球閥，其在原偏心半球閥的基礎上改進密封形式，具有耐磨耐腐蝕特性，可適用含硬質顆粒流體的工況。

性能特點 Performance Characteristics

結構

• 陶瓷密封、耐磨
• 可拆卸結構、維修方便
• 結構簡單、相對實心球重量減輕
• 偏心結構、密封穩定

流通

• 全開/關，密封面與介質隔離
• 介質流通、密封面侵蝕小
• 適用范圍廣
• 流體阻力小

應用規范 Application Specifications

標準

• 設計與標準：GB/T 12224
• 結構長度：GB12221-89
• 檢驗與試驗：GB/T 9092
• 材料：碳鋼 GB/T 12229；不銹鋼 GB/T 12230
• 標志：GB/T 12220

結構圖 Structural Diagram

主要外形尺寸 External Dimensions

PN(Mpa)	DN(mm)	L	D	D1	D2	b	f	Z-φd
1.0	40	125	145	110	85	18	3	4-18
	50	140	160	125	100	20	3	4-18
	65	190	180	145	120	22	3	8-18
	80	178	195	160	135	22	3	8-18
	100	200	230	190	160	24	3	8-23
	125	254	270	220	188	28	3	8-25
	150	267	300	250	218	30	3	8-25
	200	292	360	310	278	34	3	12-25
	250	330	425	370	332	36	3	12-30
	300	390	485	430	390	40	4	16-30
	350	430	550	490	448	44	4	16-34
	400	530	610	550	505	48	4	16-34
	450	660	600	555	-	20-34	-	-
	500	630	730	660	610	52	4	20-41
	600	800	840	770	718	56	5	20-41
	700	900	955	875	815	60	5	24-48
	800	1000	1070	990	930	64	5	24-48

獲取PQ640TC-氣動偏心半陶瓷球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

PQ640TC-氣動偏心半陶瓷球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
