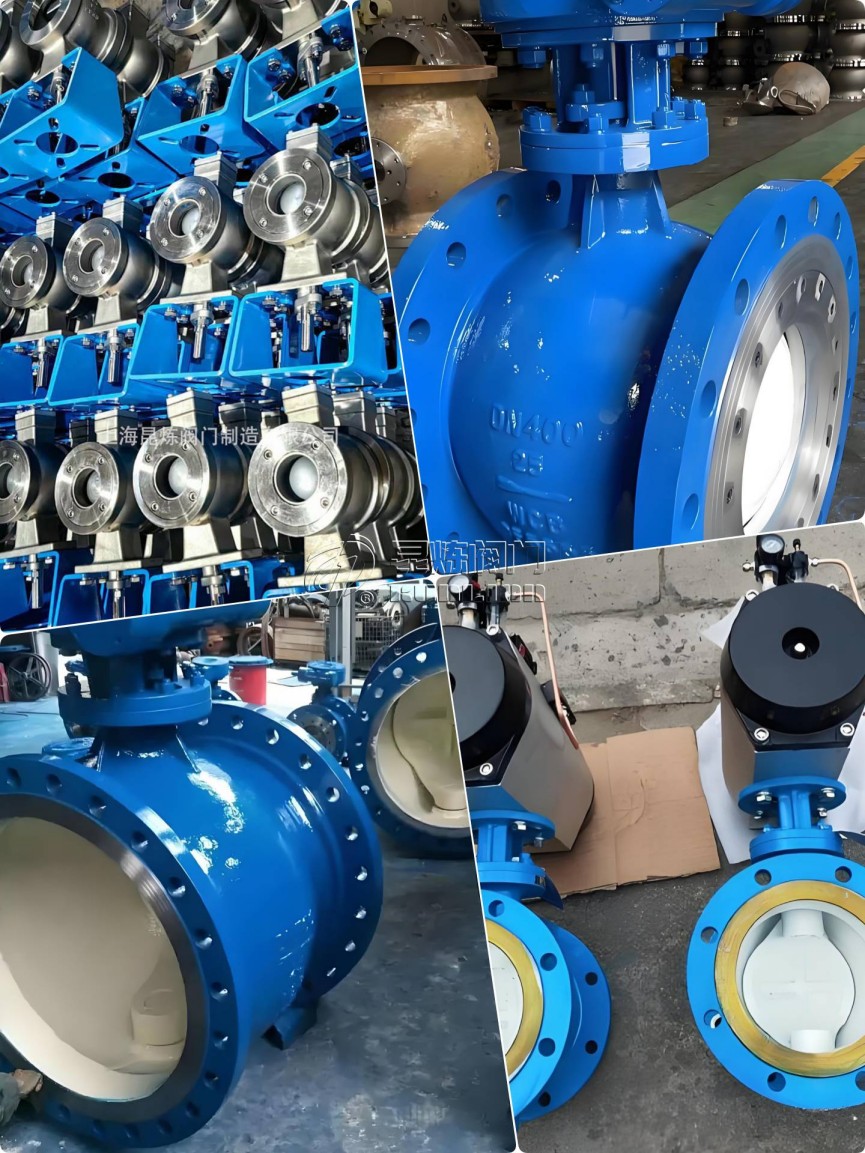

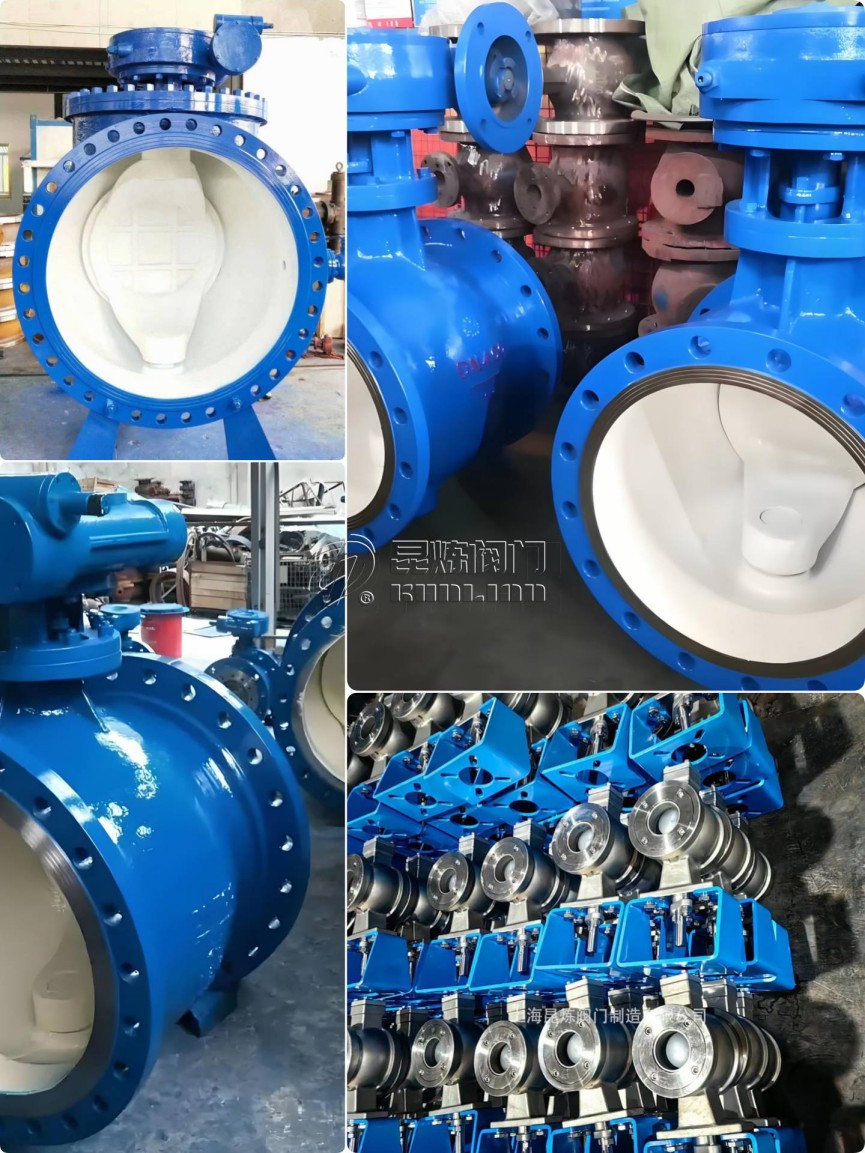

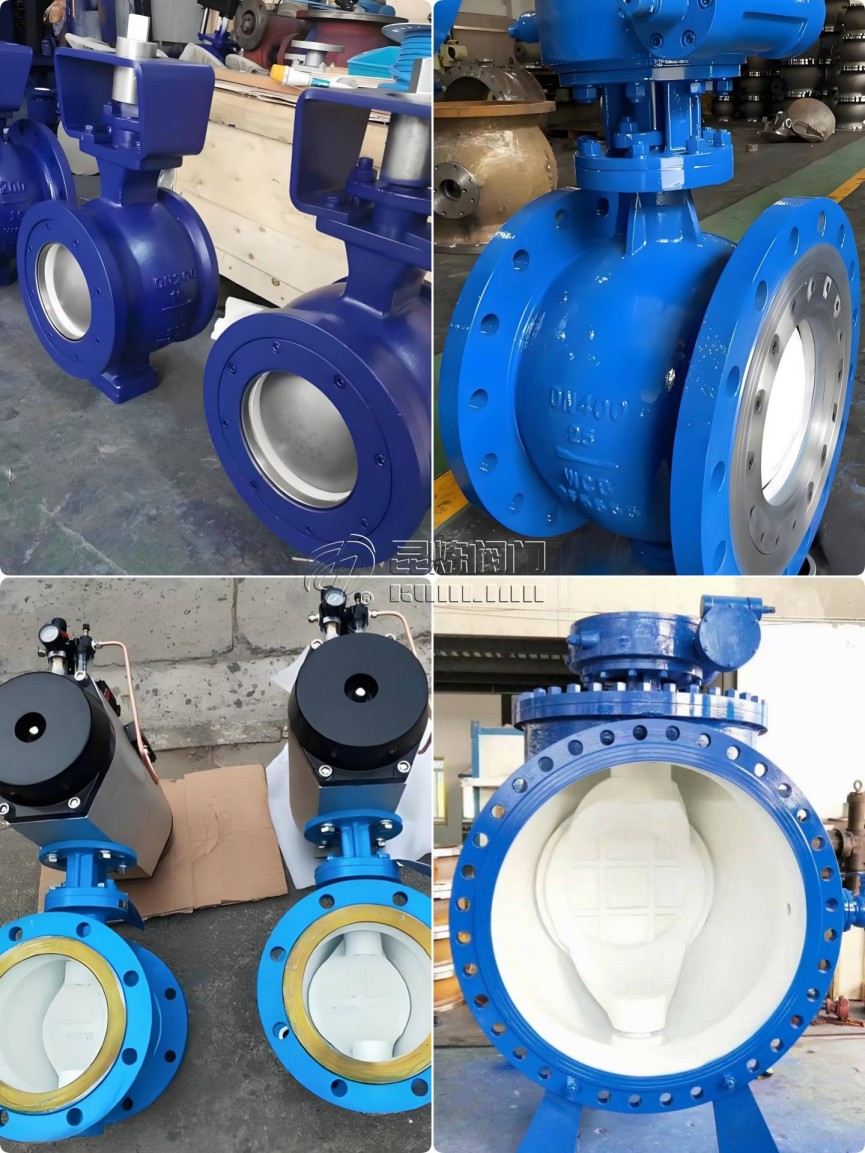

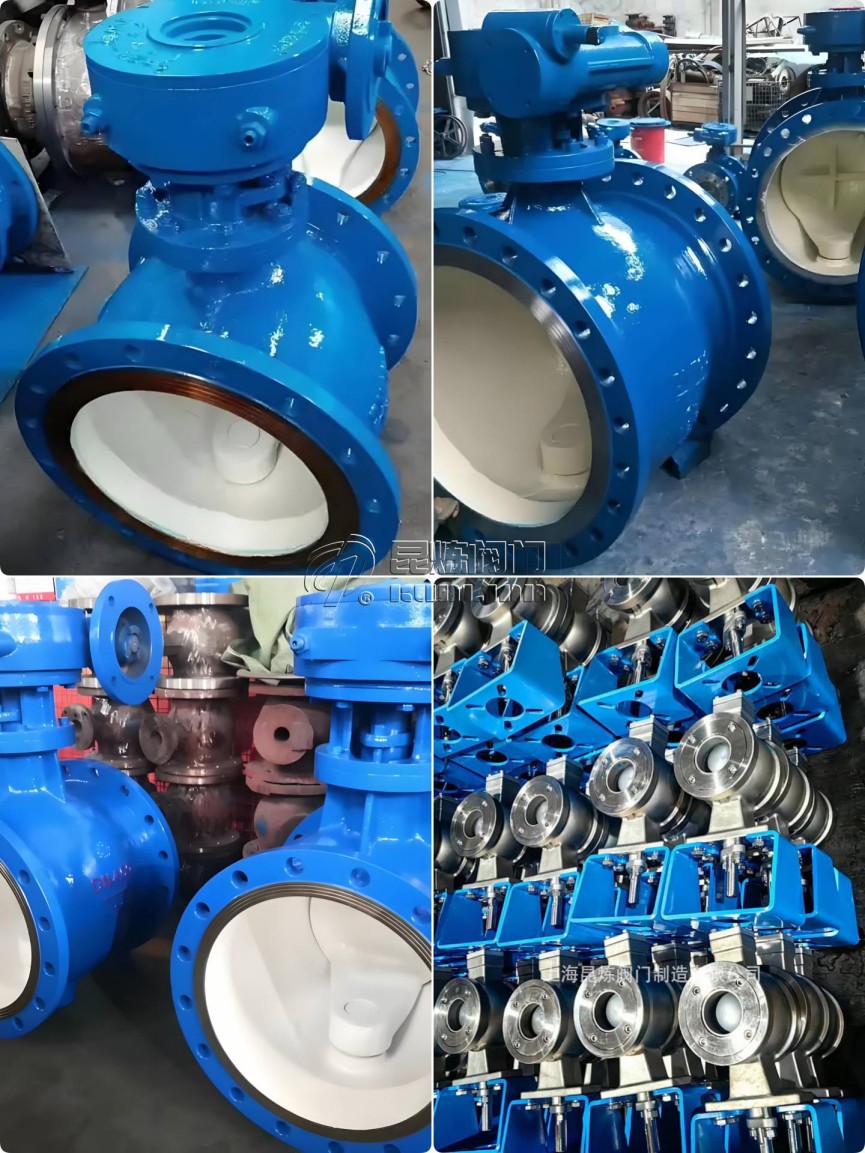

偏心半陶瓷球閥是一種采用氧化鋯陶瓷閥芯與金屬閥體組合的高性能閥門，通過90°偏心旋轉實現介質控制。該產品公稱通徑覆蓋DN15-DN600，壓力等級可達PN16-PN100，特別適用于含固體顆粒、強腐蝕性介質的特殊工況。
| 陶瓷-金屬組合結構 |
氧化鋯陶瓷閥芯：ZrO₂含量≥95%，硬度≥HRA88 金屬閥體：CF8/CF8M不銹鋼或WCB碳鋼材質 耐磨涂層：閥體內腔噴涂Al₂O₃陶瓷涂層 |
| 偏心驅動機構 |
采用10-15°偏心角設計，降低啟閉扭矩 90°旋轉實現快速動作，配備蝸輪/氣動/電動執行機構 |
| 密封系統 |
雙金屬閥座：304+PTFE復合結構 板簧預緊裝置：提供持續密封力補償 非金屬?gòu)椥悦芊?/strong>：氟橡膠或PTFE材質 |
| 項目 | 參數 | 項目 | 參數 |
|---|---|---|---|
| 公稱通徑 | DN15-DN600 | 工作溫度 | -40℃~450℃ |
| 壓力等級 | PN16-PN100 | 密封等級 | ANSIB16.104VI級 |
| 連接方式 | 法蘭/對夾/螺紋 | 適用介質 | 酸堿鹽漿料等 |
氧化鋯陶瓷在pH0-14范圍內具有耐蝕性，可抵抗?jié)饬蛩�、中等濃度氫氟酸等�?qiáng)腐蝕介質，腐蝕速率小。
10-15°偏心角設計使閥球在開啟瞬間與閥座脫離，減少摩擦磨損，使用壽命可達普通球閥數倍。
304不銹鋼提供結構強度，PTFE層確保密封性能，組合結構既耐高壓（≤10MPa）又保持彈性補償能力。
DN≤200推薦氣動執行器（0.4-0.7MPa），DN200-400建議蝸輪傳動，DN＞400需配置電動執行機構（防護等級IP66-67）。
采用氧化鋯增韌陶瓷材料（TZP），其斷裂韌性可達8-10 MPa·m^(1/2)，大于普通陶瓷。板簧預緊裝置使密封面僅承受均勻壓應力而非沖擊力。
獨特的雙金屬閥座結構配嵌入式板簧設計，可自動補償磨損量。
標準型號適用-29℃至200℃工況，采用特殊密封材料可提升至425℃（需選配陶瓷纖維墊片）。
