Z674TC氣動出料陶瓷閘閥介紹

介紹 Introduce

Z674TC氣動出料陶瓷閘閥分緊湊型和汽缸閥體分離型兩種，主要在火力發電企業粉煤灰氣力輸送系統中做倉泵出料閥，排堵閥用。也可用于冶金，建材，化工等行業中其它散狀物料輸送系統。

工作原理

氣動出料陶瓷閘閥利用內置雙向彈簧，將兩個閥板反向壓在閥門兩端閥口密封面軌道上，氣缸垂直拉動兩個閥板同步運動，達到開啟和關閉的要求。

結構特點

氣動出料陶瓷閘閥采用雙向雙插板密封方式，適用于有反向氣流的輸送管道系統，密封性能好。氣動出料陶瓷閘閥的閥口、閥板、軌道密封面均采用碳化鎢合金材料噴涂并經特殊工藝處理，有較好的耐磨性和耐腐蝕性，使用壽命延長，用戶可長期無維護使用。 根據要求，可以配置相關附件，實現現場狀態指示和遠距離自動控制。

技術參數 Technical Parameter

范圍

• 1、閥門通徑：DN50-DN300 （可按需要定制）
• 2、介質溫度：<200C
• 3、工作壓力：1.0-1.6MPa
• 4、適用介質：粉煤灰、干粉塵、氣體、水等
• 5、適用范圍：火力發電廠干灰系統、倉泵出料輸送。 化工、冶金、造紙等行業中散狀物料輸送系統。

特點說明 Characteristic Description

本閥適用于發電廠干灰系統、倉泵出料輸送，也可適用于礦山、造紙、化工等個類有磨損的干粉塵、高硬度的顆粒例如(灰渣水)等介質，或有軟顆粒但又有腐蝕性的介質的管道上作啟閉之用。

公稱壓力1.0MPa，適應溫度≤200℃，氣源壓力0.6-0.8Mpa。

本閥門關閉后任何方向全部密封，閥體中間體系用WCB鑄鋼件及無縫鋼管焊接，密封面采用硬密封件。

本閥料口全流通無阻擋物有吹堵裝置，耐磨性能、密封性能好，啟動負荷小卡灰及結灰現象少。

本閥采用增韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長，結構緊湊可任意角度安裝。

零件明細 Parts Details

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB	7	填料	柔性石墨
2	閥板	WCB+工程陶瓷	8	填料壓軸	2Cr13
3	閥座	工程陶瓷	9	氣動裝置	組合件
4	閥板座	45#	10	螺母	25
5	閥桿	2Cr13	11	雙頭螺栓	35CrMoVA
6	中閥桿	WCB

應用規范 Application Specifications

標準

• 設計與制造：GB/T 12224
• 結構長度：廠標
• 法蘭尺寸：JB/T 79.1
• 檢驗與試驗：GB/T 9092
• 材料：碳鋼 GB/T 12229、不銹鋼 GB/T12230
• 標志：GB/T 12200

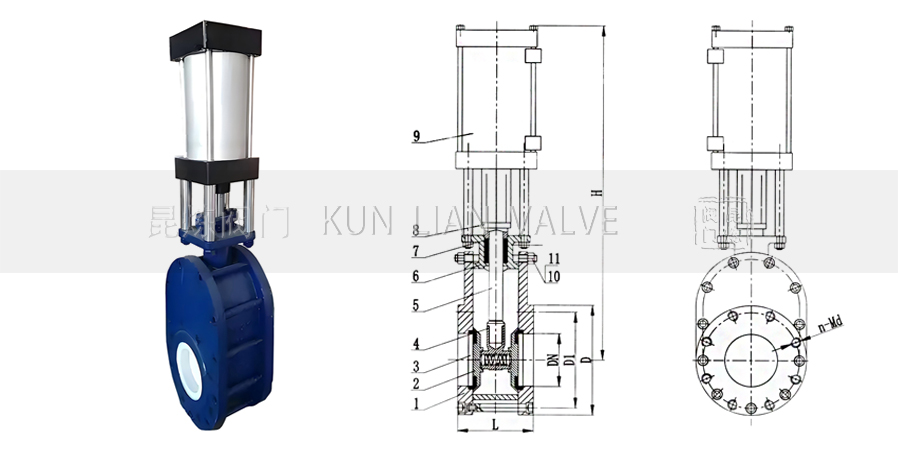

結構圖 Structural Diagram

外形尺寸 External Dimensions

DN	PN(Mpa)	L	D	D1	D2	n-M	Zφd
50	1.0	121	160	125	100	4-M16	4-φ18
65		121	180	145	120	4-M16	4-φ18
80		130	200	160	135	4-M16	8-φ18
100		150	215	180	155	4-M16	8-φ18
125		170	245	210	185	4-M16	8-φ18
150		170	280	240	210	8-M20	8-φ18
200		200	335	295	265	8-M20	8-φ23
250		250	390	350	320	12-M20	12-φ23
300		300	440	400	368	12-M20	12-φ23
350		350	500	460	428	12-M20	12-φ23

獲取Z674TC-氣動出料陶瓷閘閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

Z674TC-氣動出料陶瓷閘閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
