電磁閥知識 KNOWLEDGE
雙線圈電磁閥應用在哪些地方
更新時間：2025-4-17 信息來源：雙線圈電磁閥應用在哪些地方
一、產品定位

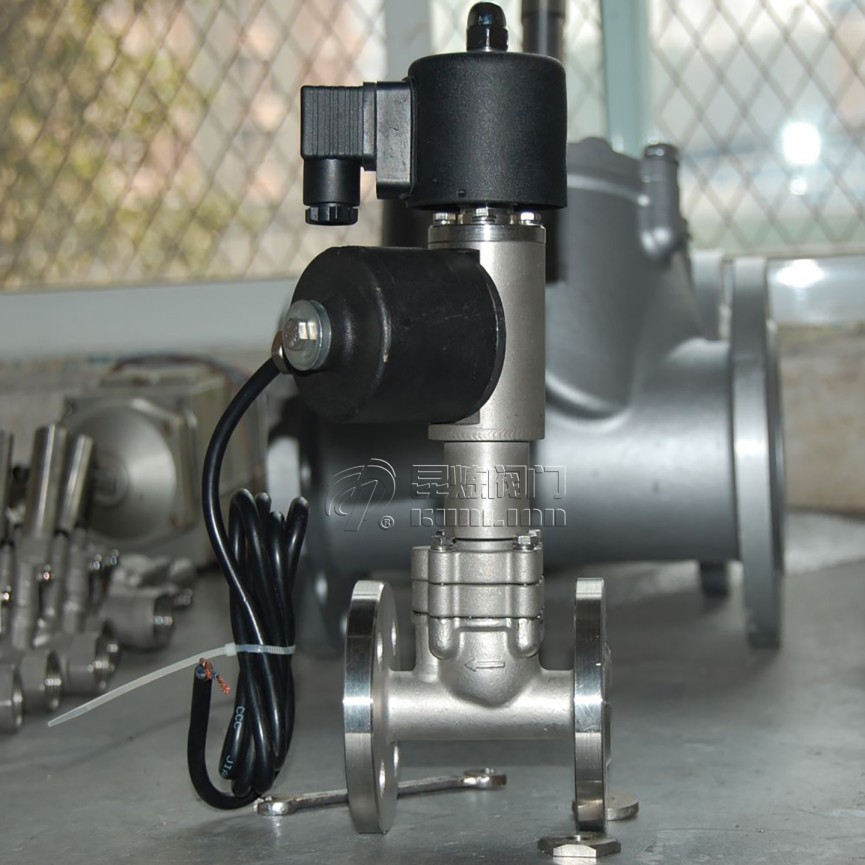

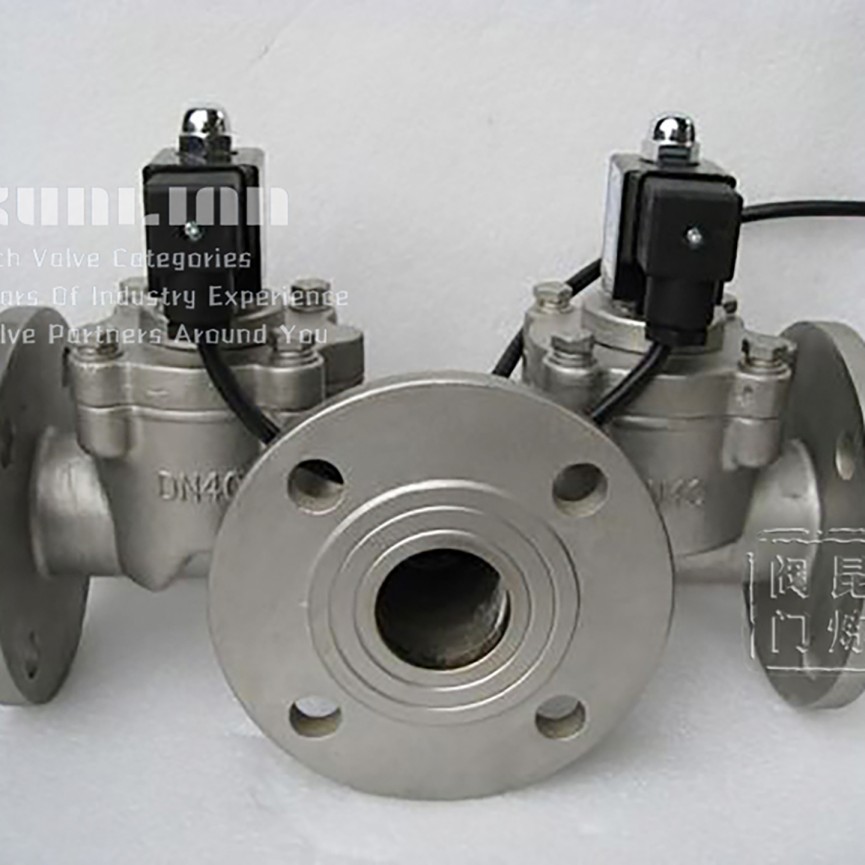

雙線圈電磁閥是一種采用雙線圈冗余設計的電磁控制裝置，通過兩組獨立線圈實現閥門的準確控制和故障保護。產品適用于工業自動化、液壓系統等對穩定性有特別要求的應用場景，具有斷電自保持、低功耗、快速響應等優勢。
二、技術參數
1. 雙線圈設計
- 冗余控制：兩組獨立線圈互為備份，單線圈故障仍可工作
- 斷電保持：無需持續供電即可保持閥位狀態
- 節能設計：脈沖式供電，工作功耗≤5W
2. 性能參數
- 響應時間：開啟≤15ms，關閉≤20ms
- 工作壓力：0-40MPa（液壓型）/0-1.6MPa（氣動型）
- 防護等級：IP65/IP67可選
3. 智能功能
- 狀態反饋：可選位置傳感器輸出
- 故障診斷：線圈斷路/短路檢測功能
- 通訊接口：支持PROFIBUS、CAN總線等工業協議
三、典型應用
| 應用領域 |
技術要求 |
解決方案 |
| 工業自動化 |
穩定性、長壽命 |
機械壽命設計 |
| 液壓系統 |
高壓耐受、快速響應 |
40MPa耐壓+15ms響應 |
| 安全系統 |
故障安全型 |
失效默認關閉設計 |
四、選型指南
- 確認控制介質：油壓/氣壓/特殊流體
- 確定工作參數：壓力范圍、流量要求
- 選擇防護等級：根據環境選擇IP等級
- 特殊功能需求：是否需要狀態反饋、通訊接口等
五、安裝規范
安裝要點
- 安裝前需進行管路沖洗，確保無雜質
- 閥體安裝方向需符合介質流向標識
- 電氣連接需符合EMC防護要求
維護要求
- 每季度檢查線圈電阻值（偏差≤10%）
- 每年進行密封性能測試
- 建議定期更換密封件
六、常見問題解答
Q1：雙線圈與單線圈電磁閥如何選擇？
A：選擇依據：
| 比較項 |
雙線圈 |
單線圈 |
| 穩定性 |
高（冗余設計） |
一般 |
| 功耗 |
脈沖供電≤5W |
持續供電10-20W |
| 成本 |
較高 |
經濟 |
Q2：電磁閥通電后不動作怎么辦？
A：排查步驟：
- 檢查供電電壓（±10%額定值）
- 測量線圈電阻（與標稱值對比）
- 手動測試閥芯是否卡滯
- 檢查控制信號是否正常
Q3：如何提高電磁閥的響應速度？
A：優化方案：
- 選用先導式結構（響應可提升）
- 增加蓄能器穩定壓力
- 優化控制電壓波形（陡峭上升沿）
Q4：防爆環境如何選型？
A：關鍵要求：
- 選擇Ex dⅡCT6防爆等級
- 線圈表面溫度≤85℃
- 采用金屬密封外殼
- ATEX/IECEx
